第20回 SharePlex Managerで高機能なSharePlexの管理を実現！(3)

>> はじめに

マシンの登録が完了したSharePlex Managerについて、今回はどのようにステータスを確認していくのか？ということについて、見ていきたいと思います。

>> SharePlex Managerをどう使う？

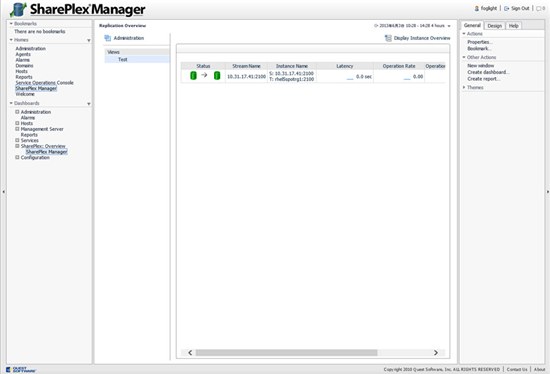

デフォルトでログインした場合、以下のような画面が表示されます。

左右のペインの情報量が多く、慣れている場合には様々な項目へのアクセスがしやすいのですが、最初のうちは見づらいかもしれません。

そこで、SharePlex Managerとしての機能だけに絞ってみていくために、左右のペインを消してしまいましょう。

左右の▲印を選択すると、次のようなシンプルな画面になります。

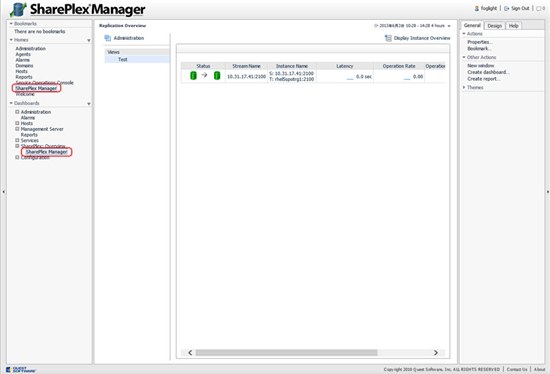

なんらかの拍子に全く異なる画面になってしまった場合には、左ペインのHomesメニューからSharePlex Managerを選択するか、Dashboardsメニューから"SharePlex: Overview"の"SharePlex Manager"を選択してみてください。

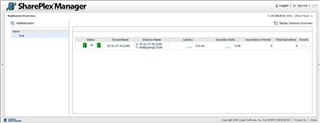

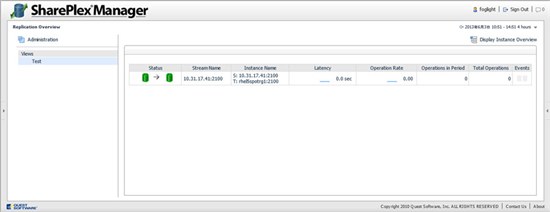

>> Replication Overview

一番基本となる場面には、選択したビュー内のレプリケーション全体の概要が表示されます。

  • Status: 左側がソース、右側がターゲットを示して、色で状態を示しています。緑が正常状態、黄色が警告を、赤が障害を表します。
  • Stream Name: 複製ストリーム名
  • Instance Name: Sがソース側のホスト名:ポート番号、Tがターゲット側のホスト名:ポート番号を表表示します。
  • Latency: 複製ストリームの遅延を表示します。
  • Events: 警告(黄色)や障害(赤色)の状態を数で表示します。

※内容を抜粋してご紹介しています。詳細は、マニュアルをご覧ください。

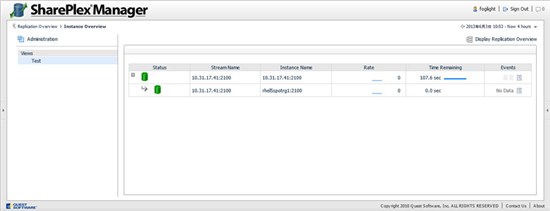

>> Instance Overview

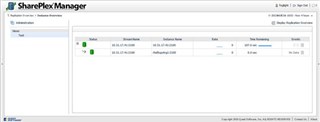

監視しているSharePlexインスタンスを、複製ストリーム別に一覧表示します。

  • Status: Replication Overviewとは異なり、複数段に分かれて表示されます。
  • Instance Name: ソースとターゲットが分かれて表示されます。
  • Rate: 秒あたりの完了した操作数を示します

※内容を抜粋してご紹介しています。詳細は、マニュアルをご覧ください。

>> Instance Detail

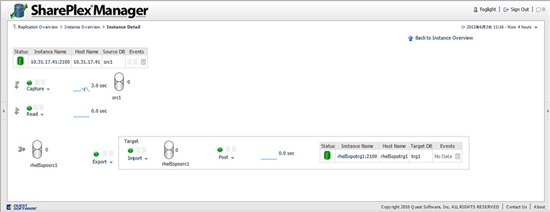

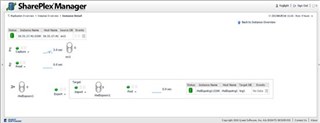

Replication OverviewもしくはInstance OverviewのStream Nameをクリックすると、複製ストリーム内のソースおよびターゲットインスタンスの詳細および、Capture、Read、Export、Import、Postプロセス等のステータスが表示されます。

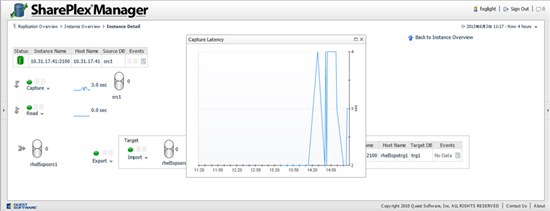

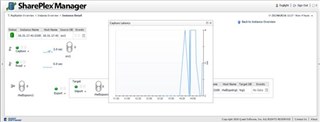

それぞれのプロセスの状態を色で示して、右側にはグラフと時間によって遅延状況が表示されます。例えば、Captureの部分のグラフをクリックすると、より詳細が表示されます。

>> Process Detail

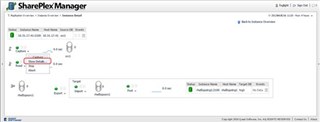

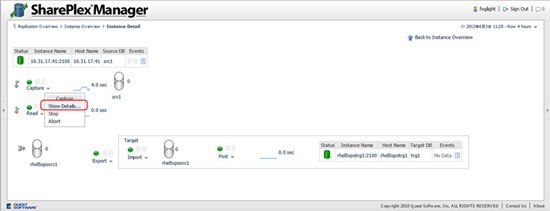

各々の子プロセス毎の詳細を確認することも可能です。各プロセスの右側をクリックすると、ドロップダウンメニューが表示されるので、Show Detailsを選択します。

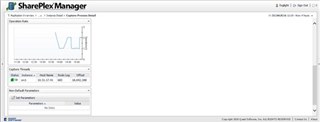

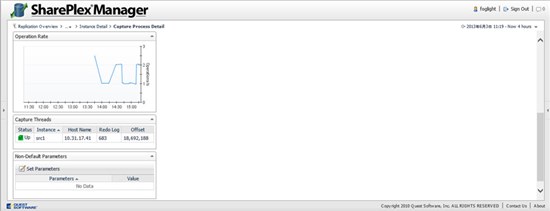

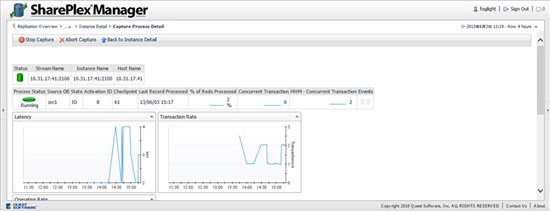

例では、Capture Process Detailを選択したので、その詳細が表示されます。

プロセスによって内容は異なりますが、出力内容が多い場合には、スクロールするか画面を広げて確認するようにします。

大よそ項目名がそのままの意味になっていますが、詳細についてはマニュアルで確認するようにしてください。プロセスの詳細は、各々の子プロセス毎に用意されています。

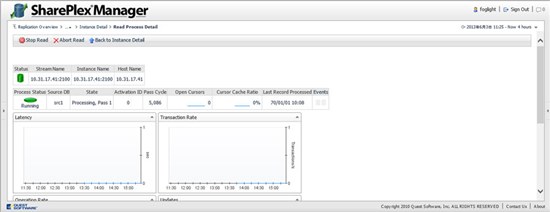

  • Read Process Detailの場合

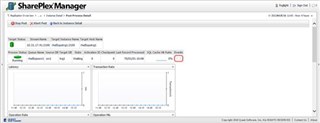

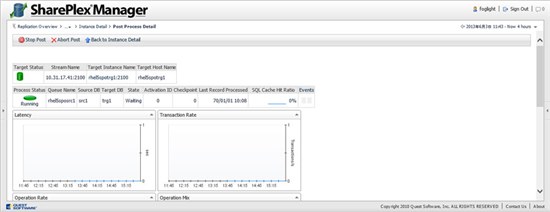

  • Post Process Detailの場合

>> ログをSharePlex Managerから確認

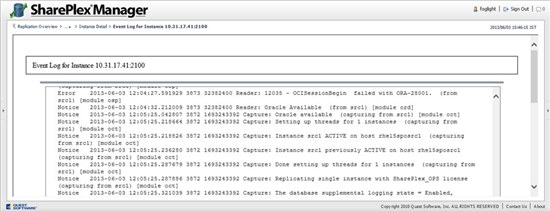

各SharePlexインスタンスのEvent Logを、簡単にSharePlex Managerから確認することができます。Events欄の一番右にある書類のアイコンをクリックしてみてください。

そうすると、各インスタンス毎のEvent Logが表示されますので、スクロールして確認可能です。

>> 状態を変化させた場合の確認

何もない状態を確認しても、実際の動きがわかりにくいかもしれませんので、例としてPostを手動で停止してみます。ターゲット側のsp_ctrlからpostプロセスだけを停止してみます。


sp_ctrl (rhel5spotrg1:2100)> stop post
sp_ctrl (rhel5spotrg1:2100)> status

Brief Status for rhel5spotrg1
Process          State                             PID     Running   Since
---------------  ------------------------------  --------  --------------------
Cop              Running                             3862  03-Jun-13 12:02:30
Import           Running                             3879  03-Jun-13 12:02:36
MTPost           Stopped by user
Cmd & Ctrl       Running                             4761  03-Jun-13 12:23:39
Cmd & Ctrl       Running                             4809  03-Jun-13 12:28:08
There are no active configuration files

更にソース側で以前使用したdemo.sqlを使用してトランザクションを発生させてみます。


[oracle@rhel5sposrc1 ~]$ sqlplus SPLEX/SPLEX

SQL> @demo.sql

この状態では、Postキューにメッセージが溜まっていますが、そのことをqstatusコマンドで確認すると4013メッセージあることがわかります。


[splex@rhel5spotrg1 ~]$ $SP_BIN/sp_ctrl

*******************************************************
* SharePlex for Oracle Command Utility
* ｩ 2010 Quest Software, Inc.
* ALL RIGHTS RESERVED.
* Protected by U.S. Patents: 7,461,103 and 7,065,538
*******************************************************

sp_ctrl (rhel5spotrg1:2100)> qstatus

Queues Statistics for rhel5spotrg1
  Name:  rhel5sposrc1 (o.src1-o.trg1) (MTPost queue)
    Number of messages:       4013 (Age         0 min; Size         66 mb)
    Backlog (messages):       4013 (Age         0 min)

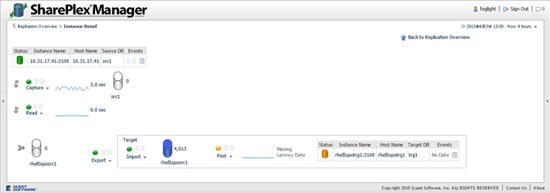

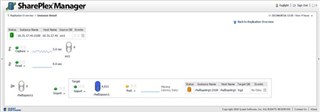

同様の内容をInstance Detailから確認することも可能です。Postプロセスが停止し、Postキューに4013のメッセージが入っていることが確認できます。

start postを実行すると、処理が再開され、最終的にオールグリーンの状態になります。


sp_ctrl (rhel5spotrg1:2100)> start post



>> まとめ

今月は、SharePlex Managerを使用したステータスの確認方法について簡単にみてきました。実際には、使いながらいろいろと試していただき、少しずつ覚えていただくと良いと思います。

次回もSharePlex Managerをテーマにする予定です。
