NetApp ONTAP用のNetVault側のNDMP Plug-inの設定は、基本的に7-modeでもC-modeでも変わりありません。
しかし、Clustered Data ONTAP（C-mode）の場合、 7-modeに比べて、ONTAP側の設定が難しくなっています。
＞＞ネットアップ社 Clustered Data ONTAP 側の設定
C-modeのNDMPの設定を行うにあたっての参考情報は以下になります。
＞ ONTAP9 NDMP Configuration Express Guide
＞ ONTAP9 Data Protection Tape Backup and Recovery Guide
これらを参考に、CDOT側の設定を行ってください。
7-modeでは、ndmpd をONにするだけでしたが、
C-modeでは少なくとも以下のような設定が必要となります。
詳細は上記、ネットアップ社のマニュアルをご参照ください。
＞ intercluster LIFの設定
onCommand System Managerでの設定例 |
|
| またはコマンドでの設定例 CDOT95::>network interface create -vserver CDOT95 -lif IC1 -role intercluster -home-node CDOT95-01 -home-port e0c -address 192.0.2.65 -netmask 255.255.255.0 -status-admin up -failover-policy local-only -firewall-policy intercluster |
|
| CDOT95::> network interface show -role intercluster Logical Status Network Current Current Is Vserver Interface Admin/Oper Address/Mask Node Port Home ----------- ---------- ---------- ------------------ ------------- ------- ---- CDOT95 IC1 up/up 192.0.2.65/24 CDOT95-01 e0c true IC2 up/up 192.0.2.68/24 CDOT95-02 e0c true 2 entries were displayed. |
＞ONTAPにテープ直結の場合、テープデバイスの接続確認
（この簡単設定ガイドでは、NetVaultのVTLにバックアップする想定のため割愛。詳細はONTAP9 Data Protection Tape Backup and Recovery Guide参照）
＞＞SVM scoped modeの設定
（SVM-Scoped modeとnode-scoped modeがあり、ここではSVM-Scoped modeを設定）
node-scoped mode をOFFにする
| CDOT95::> system services ndmp node-scope-mode off NDMP node-scope-mode is disabled. |
＞ NDMPの有効化
vserver services ndmp on -vserver <vserverName>
| CDOT95::> vserver services ndmp on -vserver CDOT95 |
| CDOT95::> vserver services ndmp show VServer Enabled Authentication type ------------- --------- ------------------- CDOT95 true challenge SVM1 false challenge 2 entries were displayed. |
＞ NDMPの許可
vserver show -vserver <vserverName> -fields allowed-protocols
＞ NDMP Service User Accountの設定とパスワードの生成
backup roleを持つユーザアカウントを新規作成または既存のadmin
（この例では、admin）
vserver services ndmp generate-password vserver <vserverName> ‑user <userName>
|
CDOT95::> vserver services ndmp generate-password -vserver CDOT95 -user admin Vserver: CDOT95 |
生成されたパスワードをメモします。
重要！ NetVaultのNDMP Pluginでは、この生成されたパスワードを使用します
＞ NDMPのpreferred interface roleの確認
|
CDOT95::> vserver services ndmp show -vserver CDOT95 Vserver: CDOT95 |
＞ ファイアウォールでバックアップネットワーク接続用LIFの許可
|
CDOT95::> system services firewall policy show -policy intercluster CDOT95::> system services firewall policy show -policy mgmt |
＞＞NetVault Backup 側のNDMP Plug-inの設定
NetVault 側のマニュアルは以下になります
＞NetVault Backup Plug-in for NDMP 11.4.5 Application Notes for NetApp ONTAP
| （１） | NDMP Plug-inをクリックし、サーバの追加をクリックします。 |
| （２） | CDOTのSVMのmanagement LIFを登録します。 名前：は任意の名前を入力します（vserver名であっても、異なっても構いません） アドレス： SVMのmanagement LIFのIPアドレス アカウント： パスワード：CDOT側で生成したパスワードを入力します |
| （３） | 接続が成功すると、VolumesとSnapshotsアイテムがドリルダウンできるようになります。 |
| （４） |

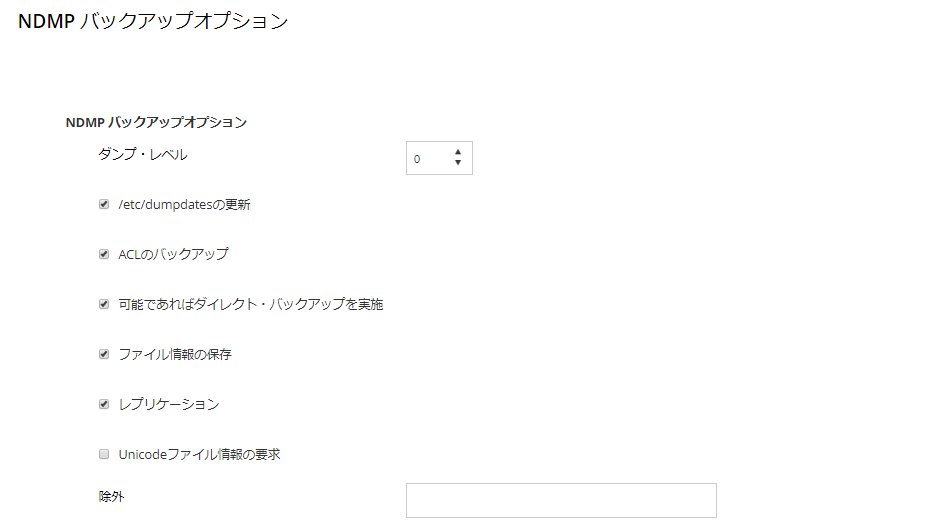

バックアップオプション
|
| （＊） |
[追加]NDMP Plugin 12.2
|
バックアップジョブを作成し、ファイルやディレクトリ単位でバックアップしてみましょう。
＞次のステップは
SnapMirror to Tape Plug-inを設定しましょう。
